VinylCV 周波数特性テスト

2015/02/27 by タグ: , , , — toucyy

こちらの記事でも行ったようにVinylCVの周波数特性のテストの結果

使用ソフトは国産フリーのWaveGenとWaveSpectraを使用させていただく。(フリーで高機能ですよ)

Windowsオンリーですので、MACのVMWARE上でwindows XP走らせて使っています。

オーディオインタフェースはFIREBOX

接続は

FIREBOX out ==>　VinylCV Input 　==>　VinlyCV audio out 　==> 　FIREBOX input

のループ構成です。

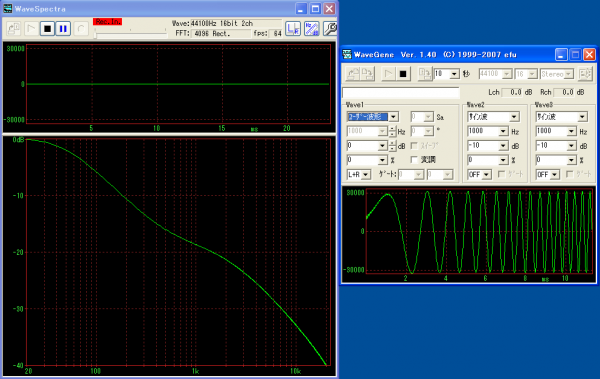

結果は以下

RとLを両方チェックし、問題なく動作しました。

テストするにあたり以下の点を注意ポイントとして挙げておきます。

  • vmwareを使用する場合は、mac上のサウンドデバイスを使用したいオーディオインタフェースを選択する(ここでは入力、出力をFIREBOXに設定)
  • wavegen,wavespectra上はMMEでwavemapperでもDirectsoundでも同じ結果になった.
  • Wavespectraの設定でSpectrumの縦軸をレンジ40dB,ShiftをNorm(Normalize)に設定するときれいに表示される(単純に表示の問題ですが)
  • オーディオインターフェースの出力音量と入力音量を調整するのをお忘れなく(波形がつぶれないように)<==これが以外に重要
